OpenStack搭建日记（一）

硬件部分搭建

OpenStack主要有以下4种节点：控制器、网络、存储、计算。

控制器——这个节点包含控制器和其他共享服务。这个节点维护服务器端的API服务。控制器协调组件请求和作为OpenStack部署的主要接口。

网络——这个节点为虚拟机提供网络资源，这个节点连接了内部OpenStack网络和外部网络。

存储——这个节点为虚拟机提供和管理存储资源。

计算——这个节点为虚拟机提供计算资源。代码的执行会出现在这些节点上。可以认为被OpenStack管理的虚拟机就是运行在这些节点上。

因此我们在搭建OpenStack时，使用设备为5台服务器，内网使用10 G光纤连接，hosts如下：

10.10.10.1 master
10.10.10.2 storage
10.10.10.3 computer1
10.10.10.4 computer2
10.10.10.5 computer3

OpenStack部署准备

五台机器全部安装CentOS 7.9.2009，因此使用OpenStack版本为Train。

1、同步时间NTP服务

首先关闭管理节点防火墙

systemctl stop firewalld
systemctl disable firewalld
systemctl status firewalld

关闭SELinux服务

sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

关闭后，重启后生效

1.1 在管理节点中，安装chrony软件包

yum install chrony -y

修改chrony.conf文件

vim /etc/chrony.conf

注释掉默认的ntp.org时钟源，添加一个ntp服务器时钟源，如ntp.aliyun.com
添加：ntp.aliyun.com

修改Allow NTP client access from local network此选项，改为（自己的ip地址段）

allow 10.10.10.0/24

启动ntp服务并加入开机启动

systemctl start chronyd.service
systemctl enable chronyd.service

1.2 在其他节点上安装chrony

通过yum安装软件包

yum install chrony -y

配置文件

vim /etc/chrony.conf

注释掉默认的ntp.org时钟源，添加

server master iburst

启动ntp服务并加入开机启动

systemctl start chronyd.service
systemctl enable chronyd.service

2、安装OpenStack库

yum install centos-release-openstack-train -y
yum install https://rdoproject.org/repos/rdo-release.rpm -y
yum upgrade -y
yum install python-openstackclient -y #客户端安装

上面关闭了SELinux，如果打开了，还需要执行

yum install openstack-selinux

3、组件图

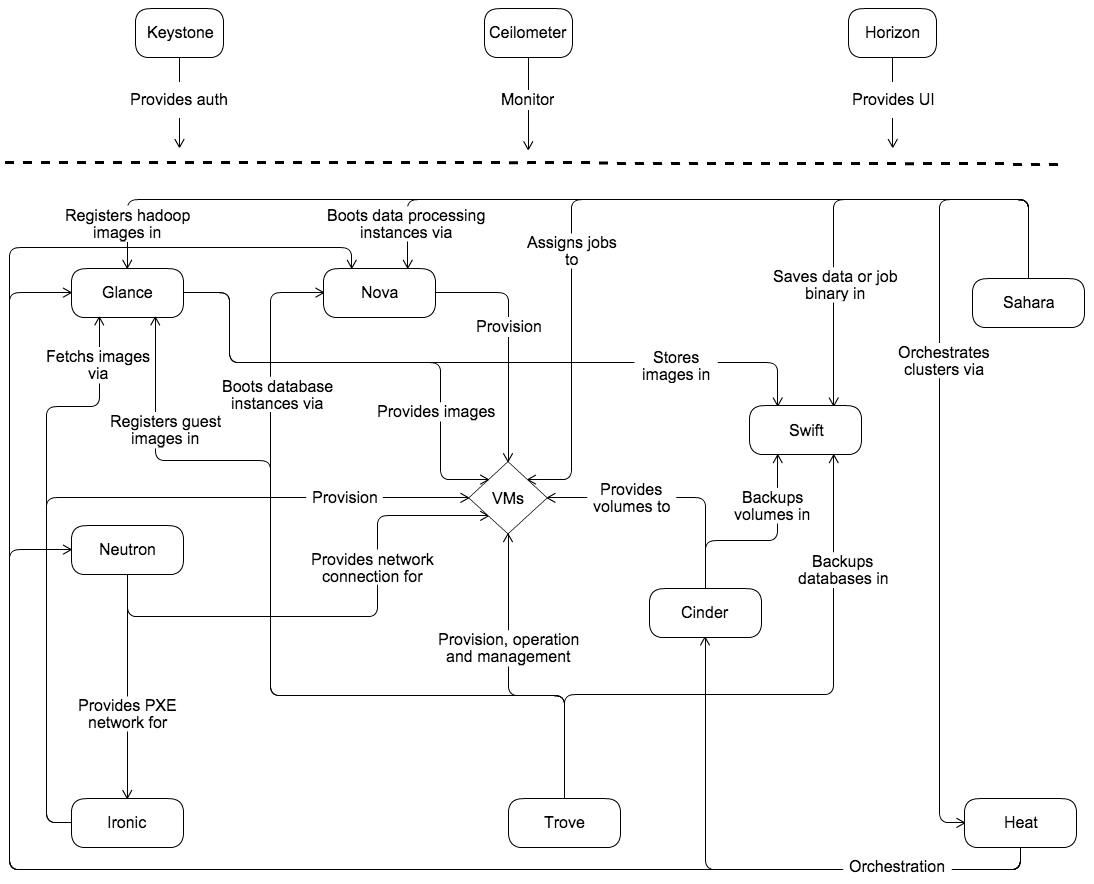

OpenStack架构图如下：

全部 service 地址：https://www.openstack.org/software/project-navigator/openstack-components#openstack-services

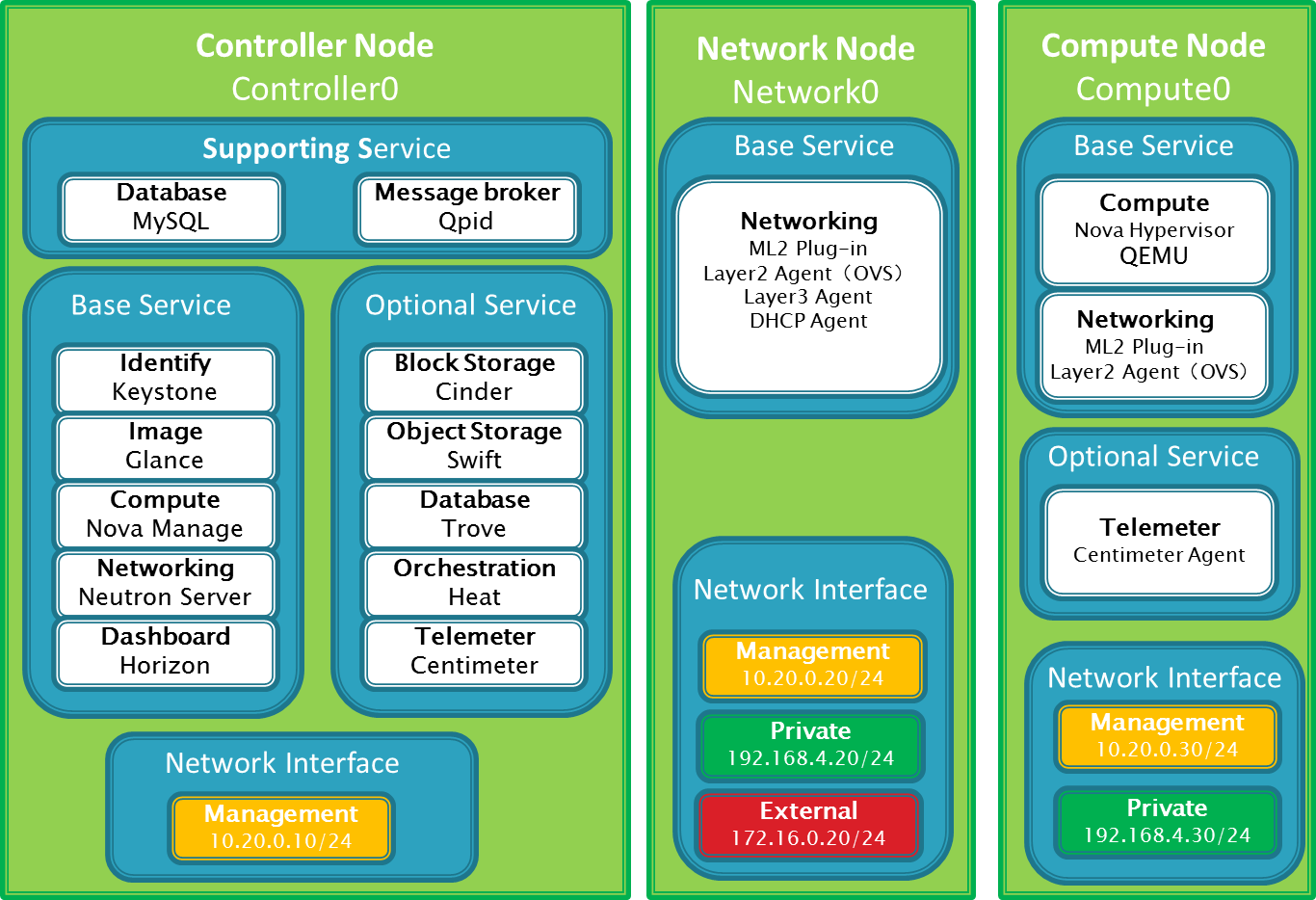

3.1 控制节点架构

控制节点包括以下服务

• 管理支持服务
• 基础管理服务
• 扩展管理服务

管理支持服务包括MySQL与Qpid两个服务

• MySQL：数据库作为基础/扩展服务产生的数据存放的地方
• Qpid：消息代理(也称消息中间件)为其他各种服务之间提供了统一的消息通信服务

基础管理服务包括Keystone，Glance，Nova，Neutron，Horizon五个服务

• Keystone：认证管理服务，提供了其余所有组件的认证信息/令牌的管理，创建，修改等等，使用MySQL作为统一的数据库
• Glance：镜像管理服务，提供了对虚拟机部署的时候所能提供的镜像的管理，包含镜像的导入，格式，以及制作相应的模板
• Nova：计算管理服务，提供了对计算节点的Nova的管理，使用Nova-API进行通信
• Neutron：网络管理服务，提供了对网络节点的网络拓扑管理，同时提供Neutron在Horizon的管理面板
• Horizon：控制台服务，提供了以Web的形式对所有节点的所有服务的管理，通常把该服务称为DashBoard

控制节点一般来说只需要一个网络端口用于通信/管理各个节点。

3.2 网络节点架构

网络节点仅包含Neutron服务

• Neutron：负责管理私有网段与公有网段的通信，以及管理虚拟机网络之间的通信/拓扑，管理虚拟机之上的防火等等

3.3 计算节点架构

计算节点包含Nova，Neutron，Telemeter三个服务

基础服务

• Nova：提供虚拟机的创建，运行，迁移，快照等各种围绕虚拟机的服务，并提供API与控制节点对接，由控制节点下发任务
• Neutron：提供计算节点与网络节点之间的通信服务

扩展服务

• Telmeter：提供计算节点的监控代理，将虚拟机的情况反馈给控制节点，是Centimeter的代理服务

3.4 存储节点架构

存储节点包含Cinder，Swift等服务

• Cinder：块存储服务，提供相应的块存储，简单来说，就是虚拟出一块磁盘，可以挂载到相应的虚拟机之上，不受文件系统等因素影响，对虚拟机来说，这个操作就像是新加了一块硬盘，可以完成对磁盘的任何操作，包括挂载，卸载，格式化，转换文件系统等等操作，大多应用于虚拟机空间不足的情况下的空间扩容等等
• Swift：对象存储服务，提供相应的对象存储，简单来说，就是虚拟出一块磁盘空间，可以在这个空间当中存放文件，也仅仅只能存放文件，不能进行格式化，转换文件系统，大多应用于云磁盘/文件

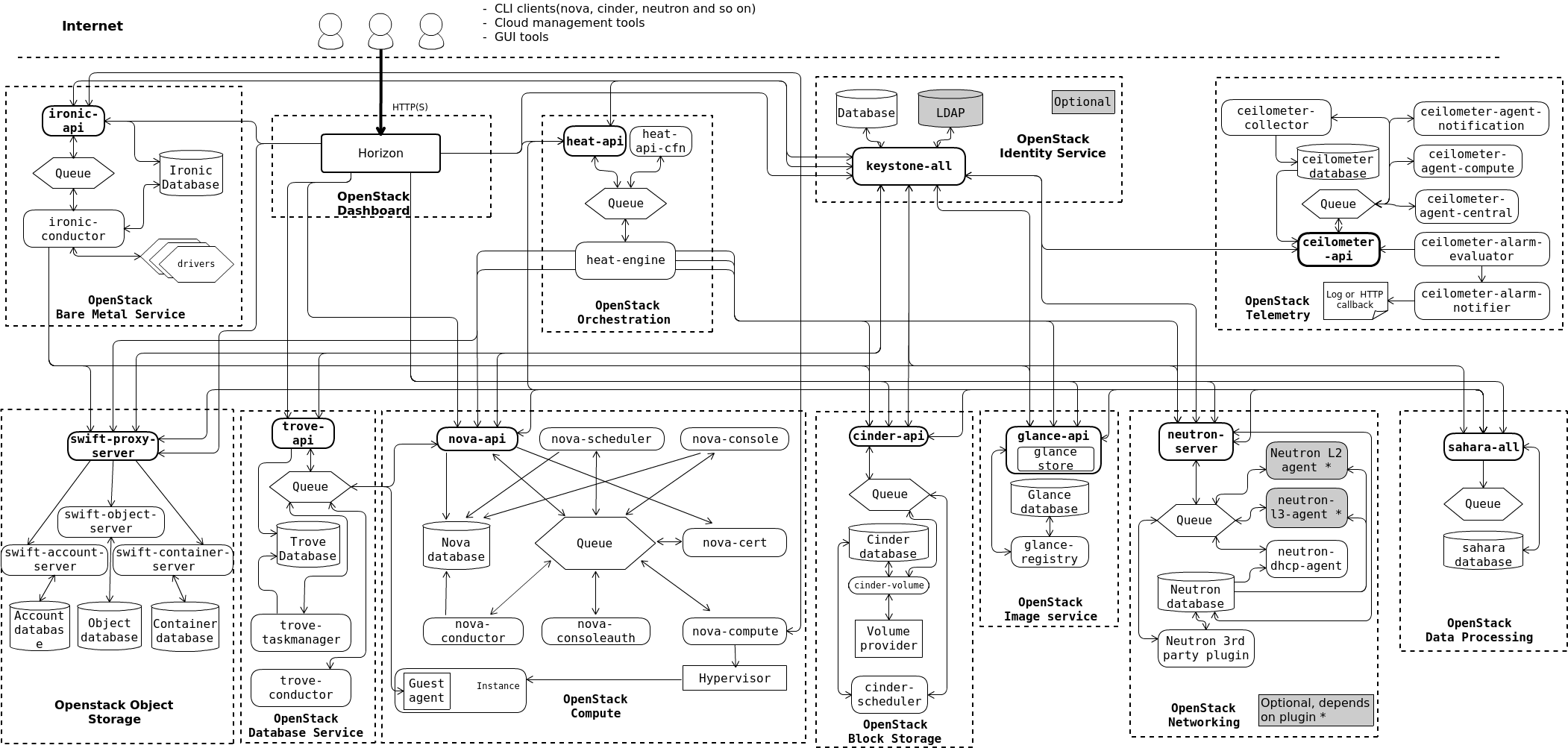

4、架构图
